Программное обеспечение Screen Shooting Show
для графической визуализации стрельбы
по мишеням в реальном времени
Инструкция к Screen Shooting Show R1024, Sportel Timing
Для максимального использования возможностей электромеханических мишеней KURVUNEN и вывода на видеоэкраны и мониторы комментаторов графической визуализации результатов стрельбы используется программное обеспечение Screen Shooting Show компании Sportel Timing
Оно позволяет отображать текущие результаты стрельбы спортсменов по мишеням в графическом виде в режиме реального времени с отображением промахов, количества запасных патронов и закрывающихся мишеней.
Если также установить несколько управляемых уличных видеокамер стрельбище с пультом управления, то с отображением графических результатов стрельбы можно устроить красочный показ ситуации на рубеже без привлечения телевидения и профессиональной ТВ-графики.

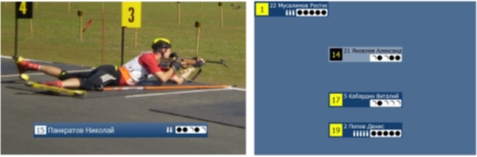

Режимы отображения стрельбы программой
Screen Shooting Show:
одновременный вывод текущих результатов стрельбы по 30 мишеням с отображением номера мишени, фамилии спортсмена на каждой мишени, позиции каждого попадания, закрашиванием мишени красным цветом при каждом промахе;
отображение стартового титра для одного спортсмена с наложением поверх фонового видеоизображения на мониторе ПК;
отображение индивидуальной стрельбы по конкретной мишени с наложением поверх фонового видеоизображения на мониторе ПК, с выводом номера спортсмена, фамилии спортсмена, позиции каждого попадания, закрашиванием мишени красным цветом при каждом промахе;
отображение массовой стрельбы по 10-ти мишеням с наложением поверх фонового видеоизображения на мониторе ПК, с выводом фамилий спортсменов, позиции каждого попадания, закрашиванием мишени красным цветом при каждом промахе.
Функциональные характеристики программы
Screen Shooting Show:
Тип воспринимаемых протоколов от мишеней:
протокол мишеней Kurvinen KES.
Вид импортируемых стартовых протоколов:
стартовый протокол Kurvinen KES.
Режимы отображения:
одновременный вывод текущих результатов стрельбы по 30 мишеням с отображением номера мишени, фамилии спортсмена на каждой мишени, позиции каждого попадания, закрашиванием мишени красным цветом при каждом промахе;
отображение индивидуальной стрельбы по конкретной мишени с наложением поверх фонового видеоизображения на мониторе ПК, с выводом номера спортсмена, фамилии спортсмена, позиции каждого попадания, закрашиванием мишени красным цветом при каждом промахе;
отображение массовой стрельбы по 10-ти мишеням с наложением поверх фонового видеоизображения на мониторе ПК, с выводом фамилий спортсменов, позиции каждого попадания, закрашиванием мишени красным цветом при каждом промахе; принцип подбора мишеней для отображения – FIFO;
отображение стартового титра для одного спортсмена с наложением поверх фонового видеоизображения на мониторе ПК.
Возможность переключения разрешения рабочего поля:
384х288, 480х336, 1024х768, 1366x768
Варианты цветовых схем мишеней (программа предусматривает возможность выбора пользователем цветовой схемы):
серый фон, синие буквы, зеленые патроны, бело-черная мишень;
серый градиентный фон, синие буквы, зеленые патроны, бело-черная мишень;
синий и темно синий фон, черные и белые буквы, черные и белые патроны,
бело-черная мишень;
темно синий градиентный фон, белые буквы, белые патроны, бело-черная мишень;
серый и темно серый фон, черные и белые буквы, черные и белые патроны,
бело-черная мишень;
зеленый и темно зеленый фон, черные и белые буквы, черные и белые патроны,
бело-черная мишень;
красный и темно красный фон, черные и белые буквы, черные и белые патроны,
бело-черная мишень;
Возможность скрыть незадействованные мишени: есть.
Количество отображаемых патронов: от 1 до 10.
Переключение цвета отображения патронов: зеленый и по цветовой схеме.
Возможность скрыть и восстановить отображение мишеней: есть.
Возможность импорта стартового списка спортсменов: есть.
Отображение в окне оператора номеров задействованных мишеней и спортсменов на них:есть.
Отображение в окне оператора всего стартового списка спортсменов:есть.
Запись всех входящих сообщений от мишеней: есть.
Возможность воспроизведения записанных сообщений от мишеней: есть.
Программа совместима с операционными системами:
Windows XP SP3 иWindows 7 Professional Edition 64-bit, Windows 8.
Необходимые подпрограммы операционной системы:
MICROSOFT VISUAL C++ 2005 RUNTIME LIBRARIES,
MICROSOFT.NET FRAMEWORK 4.5
Требования к ПК:
ноутбук с входом RS232 и выходами VGA и HDMI, соотношение сторон монитора 4:3,
4 Гб свободной оперативной памяти (ноутбук в поставку не включается).
Возможно использование обычных ноутбуков при использовании RS232-to-Ethernet конвертера (дополнительная опция). В этом случае возможно подключение до четырех ноутбуков с программным обеспечением Screen Shooting Software к системе Kurvinen KES по обычной сети Ethernet.
